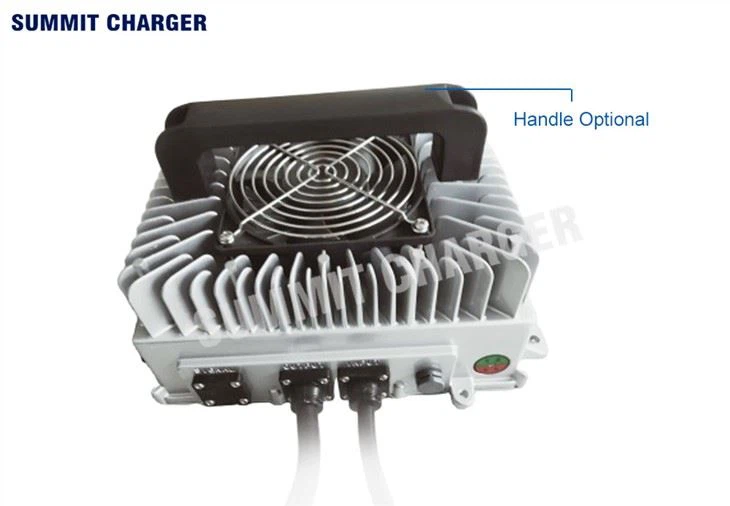

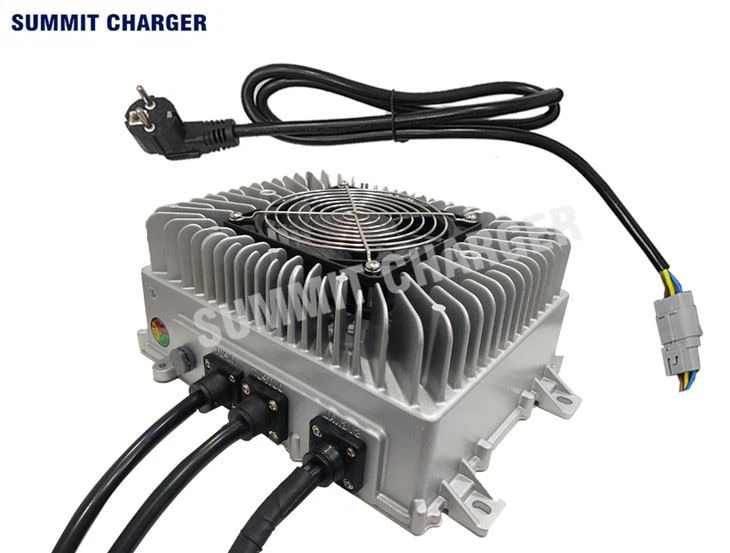

144v बैटरी ऑनबोर्ड चार्जर का अवलोकन

दक्षता और सुरक्षा की मांग के साथ इलेक्ट्रिक वाहन बैटरी चार्जिंग के लिए डिज़ाइन किया गया। 144v चार्जर के लिए विद्युत इनपुट वोल्टेज AC 90~264V से लेकर होता है, जो इसे विश्वव्यापी उपयोग के लिए एक आदर्श चयन बनाता है। इसका उच्च दक्षता प्रदर्शन चार्जिंग को अधिक किफायती बनाता है। 144v चार्जर एक बुद्धिमान चार्जिंग मोड प्रदान करता है जो वोल्टेज को CC/CV/कट ऑफ में स्वचालित रूप से समायोजित करता है।

इसमें शॉर्ट-सर्किट, ओवर-वोल्टेज, ओवर-करंट और ओवर-टेम्परेचर प्रोटेक्शन अंडरचार्जिंग भी हैं। कैन-बस इंटरफ़ेस चार्जिंग प्रवाह, इंटरलॉक कनेक्शन, और किसी भी वियोग या त्रुटि संदेश के साथ वीसीयू (वाहन नियंत्रण इकाई) को बीएमएस (बैटरी प्रबंधन प्रणाली) के माध्यम से संदेश भेजता है।

SMHC3 3.3KW

144v बैटरी ऑनबोर्ड चार्जर के तकनीकी पैरामीटर

एसी इनपुट वाइड वोल्टेज रेंज	AC90V ~ 264V
एसी इनपुट फ्रीक्वेंसी रेंज	40 ~ 70 हर्ट्ज
APFC फ़ंक्शन, पावर फैक्टर के साथ	0.98 से अधिक या बराबर
शीतल स्विचिंग प्रौद्योगिकी, दक्षता	93.0 प्रतिशत से अधिक या उसके बराबर
सुरक्षा स्तर	IP67
परिचालन तापमान	- 40 डिग्री ~ प्लस 60 डिग्री
भंडारण तापमान:	- 55 डिग्री ~ प्लस 100 डिग्री
संचार समारोह कर सकते हैं	(वैकल्पिक)
12V5A सहायक विद्युत आपूर्ति	(वैकल्पिक)
चार्जिंग प्रक्रिया के लिए LED लाइट इंडिकेटर	हां
शोर	45 डीबी से कम या इसके बराबर
संपूर्ण आकार	282 ×168× 90 (मिमी)
कुल भार	3.8 किलो

144v बैटरी चार्जर ऑनबोर्ड चार्जर के विनिर्देश

विशेष विवरण	इनपुट वोल्टेज रेंज	रेटेड आउटपुट वोल्टेज	अधिकतम आउटपुट वोल्टेज	मैक्स आउटपुट करंट
एसएमएचसी3-4842ए	एसी90-264वी	48V	66V	42A
एसएमएचसी3-6040ए	एसी90-264वी	60V	82.5V	40A
एसएमएचसी3-7240ए	एसी90-264वी	72V	99V	40A
एसएमएचसी3-8440ए	एसी90-264वी	84V	116V	40A
एसएमएचसी3-9632ए	एसी90-264वी	96V	132V	32A
एसएमएचसी3-12025ए	एसी90-264वी	120V	165V	25A
एसएमएचसी3-14423ए	एसी90-264वी	144V	198V	23A
एसएमएचसी3-31210ए	एसी90-264वी	312V	312V	10A

144v बैटरी चार्जर ऑनबोर्ड चार्जर का सुरक्षा कार्य

01: ज़्यादा गरम संरक्षण

जब चार्जर का आंतरिक तापमान 80 डिग्री से अधिक हो जाता है, तो चार्जिंग करंट अपने आप कम हो जाएगा। जब यह 85 डिग्री से अधिक हो जाता है, तो सुरक्षा के लिए चार्जर बंद हो जाता है। जब तापमान गिरता है, तो चार्जर स्वचालित रूप से चार्ज करना शुरू कर देता है।

02: शॉर्ट सर्किट प्रोटेक्शन

जब आउटपुट शॉर्ट सर्किट होता है, तो चार्जर स्वचालित रूप से आउटपुट बंद कर देगा। शूटिंग में परेशानी के बाद, बैटरी को फिर से शुरू करने के लिए चार्ज किया जा सकता है।

03: बैटरी रिवर्स कनेक्शन सुरक्षा

जब बैटरी रिवर्स कनेक्टेड होती है, तो चार्जर का आंतरिक सर्किट स्वचालित रूप से बैटरी से बिना चार्ज किए, बिना चार्जर को नुकसान पहुंचाए डिस्कनेक्ट हो जाएगा।

04: इनपुट लो-वोल्टेज और ओवर-वोल्टेज प्रोटेक्शन

यदि इनपुट वोल्टेज 90V से कम या 264V से अधिक है, तो चार्जर सुरक्षात्मक रूप से बंद हो जाएगा और वोल्टेज के साथ काम करना फिर से सामान्य हो जाएगा।

05: पूरी तरह से स्वचालित शटडाउन

पूर्ण चार्ज के बाद स्वचालित रूप से शट डाउन करें।
